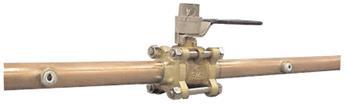

VÁLVULAS CON EXTENSIONES

Las válvulas libres de oxígeno, de tres piezas tipo bola con rebordes para facilitar la instalación. Tiene un cuerpo de bronce y vástago contra reventones. Debe ser enchapada en cromado de bronce y los alojamientos y las empaquetaduras de teflón. Tiene una clasificación de presión de 4140 kPa (600 psig) y son probadas hidrostáticamente.
Las extensiones de tubo de cobre tipo “K” que están limpias para el servicio de gas medico son ajustadas a cada lado de la válvula. Se requiere dos puertos de indicador perforados en las extensiones de tubo para insertar un indicador. El conjunto de válvulas se debe conectar o tapar, además de sellar para evitar la contaminación.
Se usa una manilla tipo palanca para operar las válvulas; se cambia desde completamente abierta a cerrada con un cuarto de giro de la manilla.
 Diseño de puerto completo
 Vástago contra reventones
 Rango de tamaños entre 13 mm (1/2 pulg) y 76.2 mm (3 pulg)
 Limpias para servicio de gas médico
 Alojamientos de Teflón

NO BLOQUEABLE CON EXTENSIONES
Puertos de indicador doble en extensiones de tubo

BLOQUEABLE CON EXTENSIONES
Puertos de indicador doble en extensiones de tubo.
102 mm – puerto de indicador único en extensión de tubo.
