CONJUNTO DE CAJA DE VÁLVULAS DE ZONA

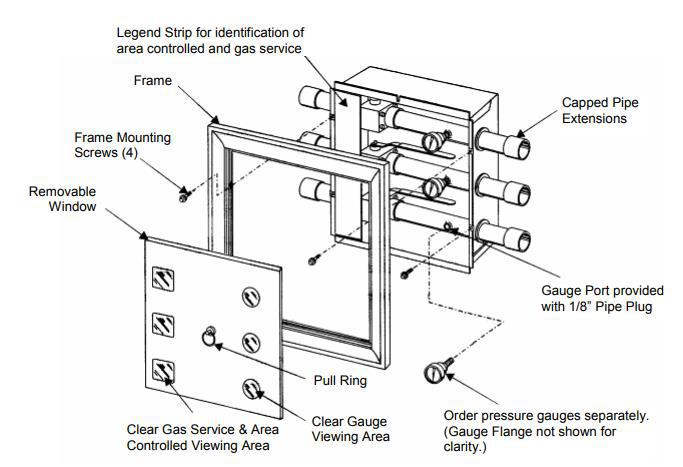

Cajas de válvulas de zona se construye de hoja de acero de calibre 18 con acabado de laca secado al aire. El marco de la cubierta será de aluminio anodizado. Los marcos para todas las cajas de válvulas deberán tener un ancho uniforme para una apariencia equilibrada y permitirá para un grosor de pared máximo de 1″. El ensamblaje frontal contendrá una ventana de cubierta fácilmente removible con anillo de tracción. La ventana ocultará la tubería y válvulas dentro de la caja y se etiquetarán como “PRECAUCIÓN: VÁLVULAS DE CIERRE DE GAS MÉDICO – CIERRE SOLO EN EMERGENCIA”. Posee espacio de visualización en la ventana para mostrar el servicio de gas, el área controlada por la válvula, y los manómetros. Las cajas de una sola válvula deben aceptar tamaños de válvula de hasta 3″. Las cajas de dos y tres válvulas deben aceptar tamaños de válvula hasta 2″. Las cajas de cuatro, cinco y seis válvulas aceptarán tamaños de válvula hasta 1 – 1/4″. Las válvulas deben ser de fábrica instaladas con la válvula más pequeña en la parte superior.
Se deberá aplicar etiquetas a cada válvula dentro del conjunto para identificación adecuada del servicio de gas, de acuerdo con las instrucciones del fabricante. El diseño de la caja de válvulas será tal que las válvulas puedan ser retiradas antes de la soldadura fuerte, sin desmontar la caja, para permitir el reordenamiento de válvulas si es necesario. Las válvulas serán de tipo bola con cobre tipo K, limpiadas para el servicio de oxígeno, suministradas con extremos tapados, y deberá operar completamente abierto a cerrado con posición de 90 grados de rotación del mango. El puerto indicador Deberá estar equipado con tapón removible para presión. Los medidores se ordenarán por separado. Las válvulas se deben canalizar de izquierda a derecha.
